公路港停车场规划与设计
物流园区不仅是大量货物的集散地,需要处理各式的装卸货物车辆; 车辆的停放至关重要!
站场里入驻物流企业的集合地,公务车辆和个人车辆也会大量存在。正足由于装卸车辆、办公车辆和职员用车等的存在,停车场的设置必不可少。
1停车场设计的原则包括:
1按照物流园区规划确定的规模、用地与城市道路连接方式等要求及停车设施的性质进行总体布置。
2停车设施出入口不得设在交叉口、人行横道、公共交通停靠站处,一般宜设置在次要干道上,如需要在主要干道设置出入口,则应远离干道交叉口,并用专用通道与主干道相连。
3停车设施的交通流线组织应尽可能遵循“单向右行”的原则,避免车流相互交叉,并应配备醒目的指路标志。
4停车设施设计必须综合考虑路面结构、绿化、照明、排水及必要的附属设施的设计。
物流园区停车场的设计主要涉及停车场停车方式的设计、停驶方式的设计,停车场面积的确定、停车场出入厂的设计和其他相关设计。
停车场停车方式设计
0 1平行式
平行式停车车身方向与通道平行,是路边停车带或狭长地段停车的常用形式,如下图所示。
平行式停车方式
特点:所需停车带最小,驶出车辆方便,但占用的停车面积最大。用于车道较宽或交通较少,停车不多、时间较短的情况,,还用于狭长的停车场地或做集中驶出的停车场布置,也适用停放不同类型车辆及车辆零来整走。
0 2垂直式
垂直式停车车身方向与通道垂直,是最常用的停车方式,如下图所示。
垂直式停车方式
特点:单位长度内停放的车辆最多,占用停车道宽度最大,但用地紧凑且进出便利,在进出停车时需要倒车一次,因而要求车道至少有两个车道宽。
0 3斜放式

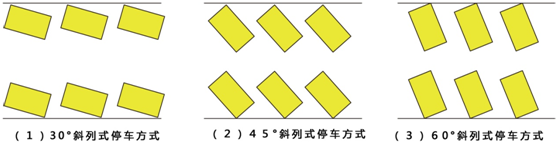

斜放式停车车身方向与通道成角度停放,一般有30°、45°、60°三种角度,如下图所示。
倾斜式停车方式
特点:停车带宽度随车长和停方角度有所不同,适用于场地受限制时采用,车辆出入方便,且出入时占用车行道宽度较小。有利于迅速停车与疏散。
缺点:单位停车面积比垂直停放方式要多,特别是30°停放,用地最费。
停车场面积
停车场面积的计算并没有统一的标准,影响停车场面积的主要因素包括停车位的数量、停车场停车方式的选择、单个停车位的长度和宽度、车辆回转空间和其他因素等。
(一)停车位的数量
物流园区停车位的数量应该结合土地的使用条件、停车车辆的主要类型和物流园区货运量以及公务量等因素综合得出。停车位的数量可适当增多以满足尖峰时刻的需要量。
(二)停车场停车方式的选择
在一般情况下,当车辆数量相同时,平行式停车方式所占用的停车场地面积最大;而相比之下垂直式停车方式占用的面积最小,而斜列式停车方式所占的面积居中。
(三)停车位宽度
停车宽度一般和车辆的类型和车辆之间的间距密切相关。不同车辆的宽度如表所示。
车辆之间的间距应该根据车辆的种类和规格的不同而不同,一般根据车门的开启范围取值。大型车辆的间距为1~5米,中型车辆的间距在1.3~1.5米,而小型轿车在0.7~1.3米。
不同车辆的宽度单位:m
宽度 |
宽度 |
||
微型车 |
1.6 |
大型客车 |
2.5 |
小型车 |
1.8 |
铰接客车 |
2.5 |
轻型车 |
2.1 |
大型货车 |
2.5 |
中型车 |
2.5 |
铰接货车 |
2.5 |
(四)停车位长度
停车宽度一般和车辆的类型密切相关。与停车位宽度不同的是,停车位的长度较为固定。不同车辆的长度如表所示。
不同车辆的长度单位:m
长度 |
长度 |
||
微型车 |
3.5 |
大型客车 |
12 |
小型车 |
4.8 |
铰接客车 |
18 |
轻型车 |
7 |
大型货车 |
10 |
中型车 |
9 |
铰接货车 |
16.5 |
(五)车辆回转空间
设计停车场时,必须对运输车辆回转空间进行分析。回转空间的宽度主要取决于车辆本身的长度和倒车所需要的路宽。车辆倒车路宽和车辆停车位宽度有关,即停车位宽度越宽,倒车路宽越小。通常取车辆倒车路宽为车辆长度,回转空间的宽度就等于车辆本身长度的两倍加上留出的余量。
(六)其他相关参数

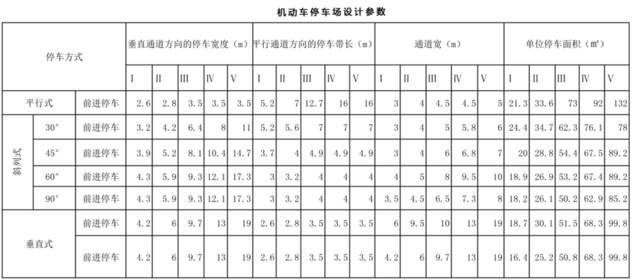

根据停车方式和停驶方式,给出了微型车、小型车、轻型车、中型车、大货车和大客车六种车型下停车场的参数。具体如表所示。
出入口设计
出入口是停车场与外部道路连接点、车辆出入的通道,应方便车辆到达停车泊位,停车场出出入口处应做到视线通畅。
(一)出入口的数量
停车泊位数越多,出入车辆就越多,出入口的数量也需要相应增加。50辆机动车停车场,可设置1个出入口;50~300个停车位的停车场,应设2个出入口;大于300个停车位的停车场,出口和入口应分开设置;大于500个停车位的停车场,出入口不得少于3个。
(二)出入口的位置
停车扬的出入口不宜设在主干路上,可设在次干路或支路上并远离交叉口。当机动车停车场设置两个以上出入口时,其出入口之间的净距须大于10米;大于300个停车位的停车场,分开设置的出、入口之间的距离应大于20米。
(三)出入口宽度
停车场出入口不应少于两个,其净距宜大于10米;条件困难或停车容量小于50个时,可设一个出入口,但其进出通道的宽度宜采用9~10米。
其他设计
物流目区停车场其他设计包括附属设施设计和绿化带的设计。附属设施包括了驾驶员休息室、管理室、修车场、加油站等设施,同时,包括停车场的排水设施的设计。排水设施的设计尤为重要,应该结合地形找出可能的积水点,进行合理的排水设计,否则一旦遭遇大雨可能严重影响车辆的行驶。
绿化带的作用有防止暴晒保护车辆、净化空气、防尘、防噪音的作用。绿化带的种植种类可以是乔木、绿篱植物、观叶灌木和地被植物。绿化带可以种植1~2排植物,树高可以在1~1.5米,绿化带宽度在1~1.5米。也可以选择树池作为绿化方式。
3停车场停驶方式设计:
物流园区内场地及道路的情况是车辆停驶方式设计的根本依据之一。具体的停驶方式有三种:
前进式停车、后退式发车
此种方式停车迅速,发车时不宜迅速疏散,常用与斜向停车,如图所示。
前进式停车、后退式发车

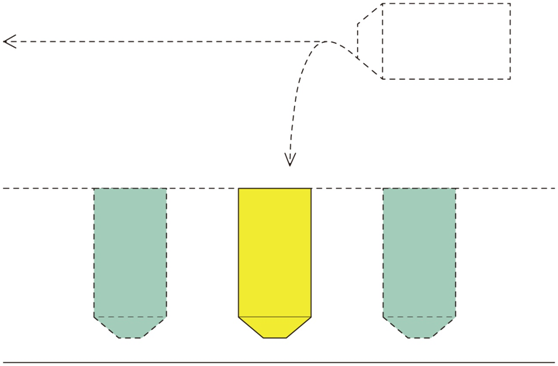

后退式停车、前进式发车
此种方式停车较慢,发车迅速,平均占地面积少,是常用的停发车方式如图。
后退式停车、前进式发车

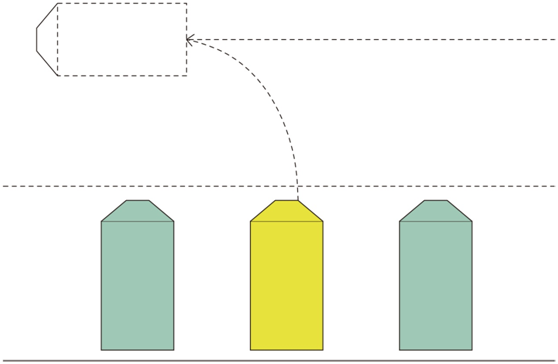

前进式停车、前进式发车
此种方式停车迅速,发车迅速,但平均占地面积大,常用于公共汽车和大型货车停车场如图。
前进式停车、前进式发车
4通道设计
园区内建筑通道设计的主要目的是为了满足物流作业的需要。合理的通道设计,对物流园区内的运作流程、作业效率和空间布局都会产生巨大的影响。
(一)通道设计原则
1.流向原则
在物流园区库房通道内,人员与物品的移动方向要形成固定的流通路线。
2.空间经济原则
以功能和流量作为设计的依据,提高空间效率,最大化通道的效益。空间经济性一般在大厂房的通道设计上可以实现。在一个6米宽的库房内,至少应该有一条宽1.5~2米的通道,通道面积占有效地板面积的25%~30%。而在一个180米宽的大型库房内,即使设计3条约3.6米宽的通道,通道面积也占有效地板面积的10%~12%。
3.安全原则
安全性原则不仅需要保证在日常作业时,机器设备和人员的安全,而且应该保证在遇到紧急情况时人员便于撤离和逃走。
4.交通互利原则
此原则是指各类通道不能互相干扰,次级通道不能影响主通道的正常作业。
(二)通道类型
通道一般有如下类型。
1.工作通道
工作通道是物品进入库房和物流作业的通道。主要有两种类型。
主通道。它连接库房的进出门,道路最宽,同时允许双向通行。
辅助通道。它连接主通道和各个作业区域,一般垂直于主通道。
2.员工通道
员工通道是指为员工进出特殊区域的通道,一般应该维持最小数目。
3.电梯通道
电梯通道是提供出入电梯的通道,设置时,不应该受任何通道阻碍。通道宽度至少与电梯宽度相同,距离主要通道3~4.5米。
4.服务通道
服务通道是为了存货和验货提供大量物品进出的通道,应尽量限制。
5.其他通道
为了公共设施、防火设施或紧急逃生所需要的进出道路。
(三)道路设计内容
通道的设计主要包括两方面的内容,即通道的布置形式和通道的宽度设计。
1.通道的布局形式
根据物流园区的作业流程和特性而言,一般采用中枢式通道布置。中枢式通道布置中,主要的通道穿过库房中央地带,有利于连接各个作业区,有效利用空间。对于其他不同的作业区,根据作业性质不同,通道的布置形式也有不同的形式。
2.通道的宽度设计
通道的宽度设计是通道设计的另一项内容。通道的宽度计算主要分为3类:直线通道宽度的计算、丁字形通道宽度的计算和直角通道宽度的计算。在通道宽度的计算中应该留有适当的作业余量以保证正常的运行。物流园区库房内各种通道宽度的参考值如下表所示。
库房内各种通道宽度的参考值 单位:m
通道的类型 |
宽度 |
通道的类型 |
宽度 |
|
主通道 |
3.5-6 |
侧面货叉性型车 |
1.7-2 |
|
辅助通道 |
3 |
堆垛机 |
直线单行 |
1.5-2 |
人行通道 |
0.75-1 |
直角转弯 |
2-2.5 |
|
小型台车 |
车宽加0.5-0.7 |
直角堆叠 |
3.5-4 |
|
手动叉车 |
1.5-2.5 |
伸臂、跨立、转柱 |
2.1-3 |
|
重型平衡叉车 |
3.5-4 |
转叉窄道 |
1.6-2 |
|
伸长货叉车 |
2.5-3 |
(四)通道设计的简要顺序
通道设计时,应该最先设计工作通道,因为工作通道是物流中心库房内部作业的核心通道。在工作通道确定时,应首先确定主要通道以及出入大门的位置,其次再根据主要通道规划辅助通道,最后设计其他的通道。
(五)通道设计的影响因素
通道设计的一些主要影响因素有:通道的形式;货物的批量;货物的性质,如货物的外形尺寸;存储设施设备的形式和尺寸;搬运设备的形式、尺寸和旋转半径;服务区域的位置;地板的承受能力;防火墙位置;建筑柱网结构,包括柱间距等;电梯及斜道位置等。
