实用贴|高层建筑给排水设计步骤指南
一、设计条件
(一)给排水部分
1、根据建筑条件选择相关建筑给排水设计规范;
2、初步确定设备间布置地点(规格是否合理)
3、根据建筑布置熟悉各给水点(生活冷水系统、热水供应系统、消防给水系统等)位置;
4、根据建筑布置熟悉各排水点(生活污水系统、消防后事故排水系统、屋面雨水系统等)位置;
5、初步确定屋面(含各分区)生活或消防水箱设置位置;
6、熟悉或初步确定各管道井(尽量相对分散布置)位置。
(二)建筑部分
1、熟悉建筑资料,了解建筑性质及分类
2、熟悉建筑平面及功能布置,确定用水点(排水点)位置;
3、通过对整体建筑进行给排水(含屋面雨水)初步布置确定建筑布局是否合理?
(三)电气部分
1、根据建筑布置确定电气系统(主要为总配电室和分层配电间)是否对给排水系统布置有影响;
2、对弱电系统采用同样方法处理;
3、对建筑布置中特殊功能房间采用同样方法处理;
4、如上述布置对给排水系统布置有影响应提出合理的修改意见。
二、设计步骤
1、确定建筑给水引入点(一般为两点引入)及控制方式[一般为两阀(闸阀、止回阀各一)一表];
2、根据市政给水资料确定采用市政给水余压供水区间(一般为从建筑地下部分至上部三-四层);
3、根据建筑功能分区和用水点资料确定建筑上部生活给水系统分区(一般分区原则为按建筑高度35-60米分区,建筑要求供水等级越高则分区建筑高度越小;另外要考虑相同建筑功能的空间尽量在相同供水分区内);
4、确定屋面(含各分区)生活或消防水箱设置位置(水箱容积及形状规格等根据计算结果确定);

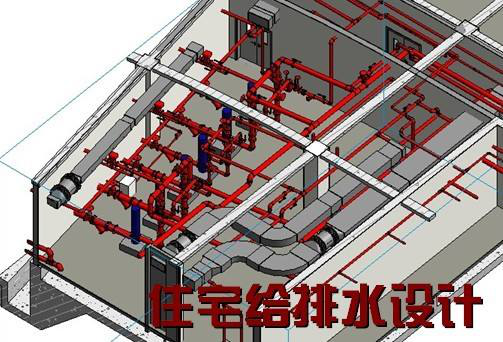

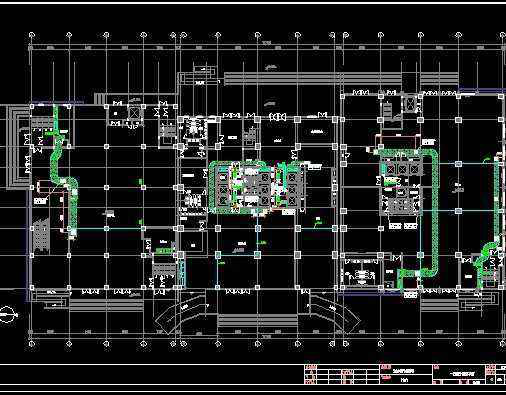

5、根据给水分区对各用水点进行优化的给排水平面布置(各分区给水立管可以设置在一个管道井内方便检修维护;除特殊要求外一般不考虑分层给水计量;除特殊要求外一般应考虑分层给水控制;给水管线布置应水力条件良好;确定给水管线材质-方便水力计算查相应水力计算表);
6、标注给水立管编号并绘制管道井大样图,注意分层给水支干管应与相应分区给水立干管连接;
7、根据给水管线平面布置绘制给水轴测图,编制给水水力计算表(注意是否有集中热水供应;一般只需要对有代表性的给水管线进行详细的水力计算,其它可以根据该计算结果参考确定流量、管径、水头损失等参数);
8、根据水力计算结果确定整个建筑给水系统的管径(避免片面根据计算结果频繁变换管径);根据水头损失计算资料确定建筑给水设备所需要的设计扬程(最上区应考虑屋面消防水箱采用生活水泵供水);根据流量计算资料确定建筑给水设备所需要的设计流量;
9、如建筑有设置中水系统要求其系统设计参考以上步骤;
10、图纸完善及设计和计算资料整理。
随着基础科学的发展,高层建筑给排水的发展也越来越向着环保、智能的方向急速发展,今天,中铁城际小编介绍实用的高层建筑给排水设计步骤指南希望能够帮助到您。
