随着我国经济不断发展，城市建设也迎来变革期，我们如今的城市规划中，地下工程也是众多商业、市政类工程管线的重要目标之一。而随着BIM技术的引用，它为我们解决了许多传统设计流程中的缺陷问题，本文就基于BIM技术，谈一谈在市政管线综合设计中，BIM技术要如何完成市政管线设计。

三维管线综合设计流程

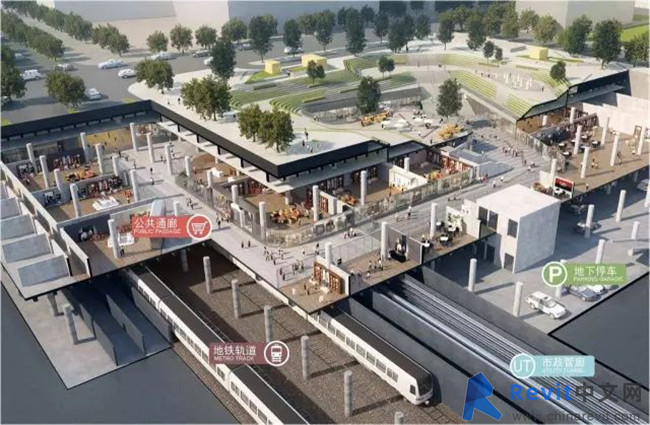

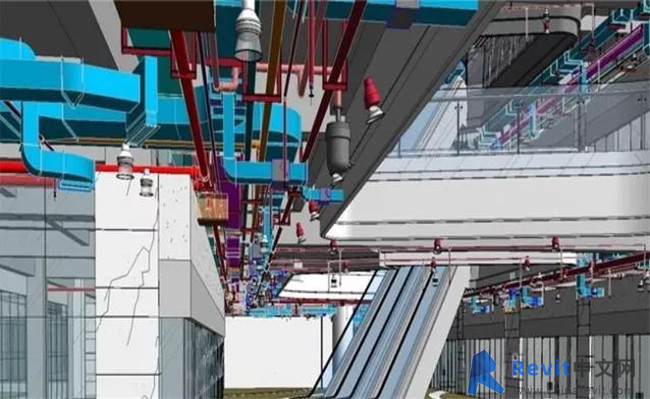

三维管线综合设计作为BIM技术的主要应用方向之一，已在国内多个大型、复杂项目中进行设计实践，取得了一定的经验与技术积累。笔者通过多个项目总结出的市政管线BIM设计流程是先建立市政道路模型，然后进行市政管线的建模，再根据各专业要求及管线敷设要求，对管线进行合理细致的调整、避让，最后汇成文档出图。具体的各个设计阶段如下：

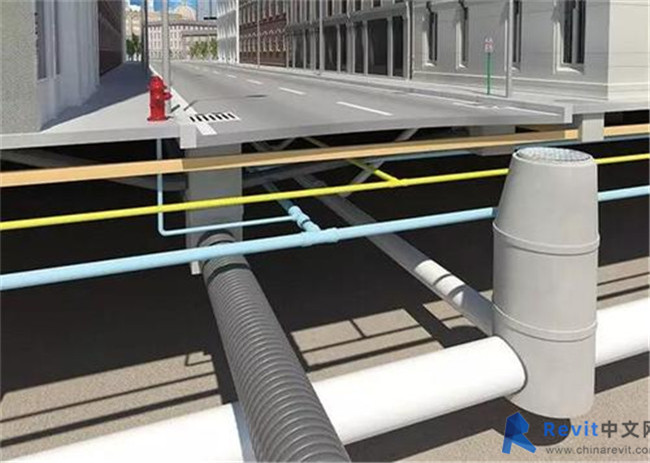

1、市政管线模型的建立

市政设备管线BIM建模按照各专业的施工图分系统进行，如给水、污水、雨水、消防、热力、电力电缆、通信电缆等，各系统设置不同颜色以便区分，建模的顺序大致按从上到下、从大管到小管的顺序进行，以减小后期调整避让的难度。如果有横向的雨水口连接管则需特别注意，应在其他市政管线之前建模，这是由于重力流管到有坡度，而且不能上弯，一般需要其他管线去避让它，因此先行建模有利于后期调整避让。

2、管线调整避让

为了避免管线碰撞、控制埋深，管线间的避让是不可避免的。在建模的过程中即需观察管线间的空间关系并予以调整，在局部区域完成建模后，要及时使用BIM软件的碰撞检测功能，发现并消除碰撞，不必等到道路所有管线都建模完成再进行检测，因为各软件的整体检测速度都较慢，并且调整起来更难控制。通过三维BIM模型使得精确地调整管线高度成为可能，为满足敷设要求及埋深控制，在多管交汇的地方可以进行精细的实体避让。

3、汇成文档并出图

由于采用了三维的方式进行设计，最后提交设计成果的方式有别于以往的管线综合设计。拟以三个层次的成果提交：

（1）传统的表达方式，即管线综合平面图、局部剖面大样等；此外，对于管线关系较复杂的局部，辅以三维轴测图以便直观地表达。

（2）管线标高层次示意图，即按颜色深浅及色调变化来直观表达管线标高的彩色平面图。可以非常直观地表达所有管线的高度变化，并可直接看出整条道路各路段市政管线的埋深，对于影响埋深的局部管线一目了然，从而可以有针对性地进行调整甚至要求具体专业变更设计。

（3）对于最终完成的整个BIM模型，导出为相应的格式提交给建设单位，以便进行后期的维护运营配合。

随着地下线路的建设增多，如何保证地下线路的稳定也是现今城市规划中需要牢记的内容。而BIM技术的应用，不仅仅可以帮助我们进行管线的优化设计，避免碰撞情况的出现，同时还可以帮助我们记录管线的设计与施工情况，为后续的维修提供更加轻松的数据支持，为城市的合理规划安排，提供了新的助力。
