地下管线指埋设于地下的管道和地下电缆，主要包括给水、排水、燃气、热力、工业管道以及电力、电信电缆等。

已有地下管线探查测量（简称地下管线探测）指确定地下管线空间位置和属性的测量工作。其目的是查明已有地下管线的平面位置、埋深（或高程）、走向，以及规格、性质、材料、权属等属性。其工作性质是对地下管线工程缺失竣工测量的事后补救。

基本技术要求

（1）基本技术要求

地下管线探测前，应全面收集、整理和分析测区范围内的已有地下管线资料和有关测绘测绘资料，资料一般包括已有的各种地下管线图，各种管线设计图、施工图、竣工图及其技术资料，已有的相应比例尺地形图，测区及附近测量控制点成果等。

城市地下管线普查应采用城市坐标系统和高程基准；厂区或住宅小区管线探测、施工场地管线探测必要时可采用测区的建筑坐标系。

探查工作开始前，应在探查区或邻近的已知管线上进行方法试验，确定方法和仪器的有效性、精度和最佳工作参数。

地下管线图的比例尺、分幅等指标应与城市基本比例尺地形图一致。

① 地下隐蔽管线点探查的水平位置偏差ΔS 和埋深较差ΔH，应分别满足：

ΔS ≤ 0.10 × h

ΔH ≤ 0.15 × h

式中，h 为管线的中心埋深（cm），当 h 小于 100 cm 时，按 100 cm 计。

② 地下管线点的测量精度：平面位置中误差不得大于 5cm（相对于邻近控制点）；高程测量中误差不得大于 3cm（相对于邻近控制点）。

③ 地下管线图测绘精度：地下管线与邻近的建筑物、相邻管线以及规划道路中心线的间距中误差不得大于图上 0.5mm。

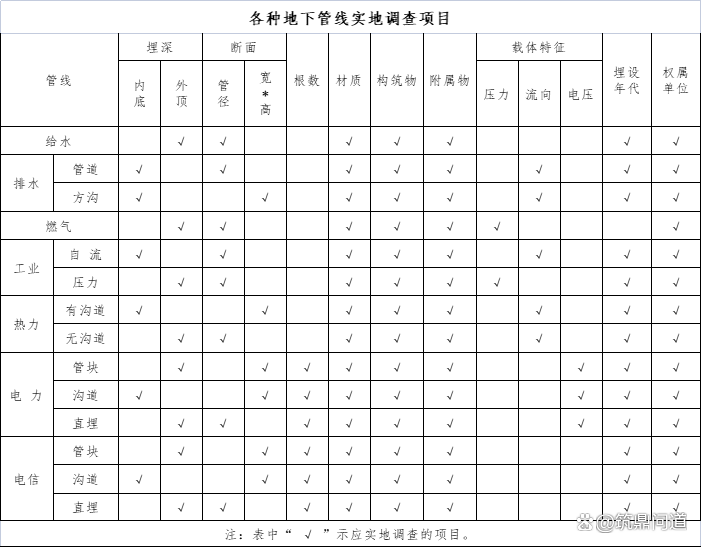

地下管线调查项目有地下管线的平面位置、埋深（或高程）、流向、压力以及管线规格、性质、材料、权属等属性。

地下管线探测方法

地下管线探测包括明显管线点的实地调查、隐蔽管线点的物探调查和开挖调查三种方法，在实际工作中几种方法往往需要结合进行。

管线探查仪器与物探方法

地下管线探查仪器的选用应与采用的物探方法相适应，物探方法根据任务要求、探查对象和地球物理条件选用。

地下管线探查

（1）管线探查

地下管线仪器探查按照从已知到未知，从简单到复杂的过程，采用综合方法进行。常用探查方法包括：①金属管道宜使用管线仪采用主动源的直接法、夹钳法及电磁感应法探查；②非金属管道宜使用地质雷达采用电磁波法探查或使用浅层地震仪采用地震波法探查；③电力电缆使用管线仪先采用被动源的工频法进行搜索和初步定位，再用主动源法精确定位，定深；④电信电缆宜使用管线仪采用主动源法探查。

管线位置探明后，应在地面设置管线点的明显标志、标注编号，并填写探查记录，利用大比例尺地形图标绘探查草图。

管线点包括线路特征点和附属设施中心点。管线点一般设置在管线交叉点、分支点、转折点、变材点、变坡点、变径点、起讫点以及管线上的附属设施中心点；无特征点的长直线段上也应设置管线点，以控制走向；当管线弯曲时，至少应在弧段的起、中、终点上设置管线点。

地下管线点测量

（1）控制测量

地下管线测量是在城市基础测绘工作的基础上进行的，因此地下管线控制测量应以城市基本控制网为依据，适当进行控制网加密。

在地下管线探查工作完成后，依据管线点地面标志和编号进行管线点测量。

管线点的平面位置可在图根控制点上采用极坐标法、导线串联法或支导线法测定；管线点的高程采用图根水准或三角高程联测。

地下管线图测绘

地下管线图分为综合管线图和专业管线图两种。二者区别在于综合管线图包含所有管线信息和地形信息，专业管线图上除管线周围地形信息外，只包括单一专业管线信息。

地下管线数据建库

地下管线数据库是某一区域地下管线数据的集合，是构建地下管线信息管理系统的基础与核心。地下管线数据库一般包括地下管线数据和必要的地形数据。

管线探测质量与检验

对隐蔽管线点探查结果，应采用重复探查和开挖验证的方法进行质量检验。重复探查的点位应随机抽取，点数不宜少于探查点总数的 5%。开挖验证的点位应随机抽取，点数不宜少于隐蔽管线点总数的 0.5%，且不应少于 2 个。

管线探测成果归档

地下管线探测成果的整理归档一般应包括：①技术设计书，技术总结；②管线调查、探查资料；③管线测量观测、计算资料；④地下管线图、成果表；⑤地下管线数据库；⑥仪器检定和检校资料；⑦检查报告，验收报告。
