一、市政工程常用图例

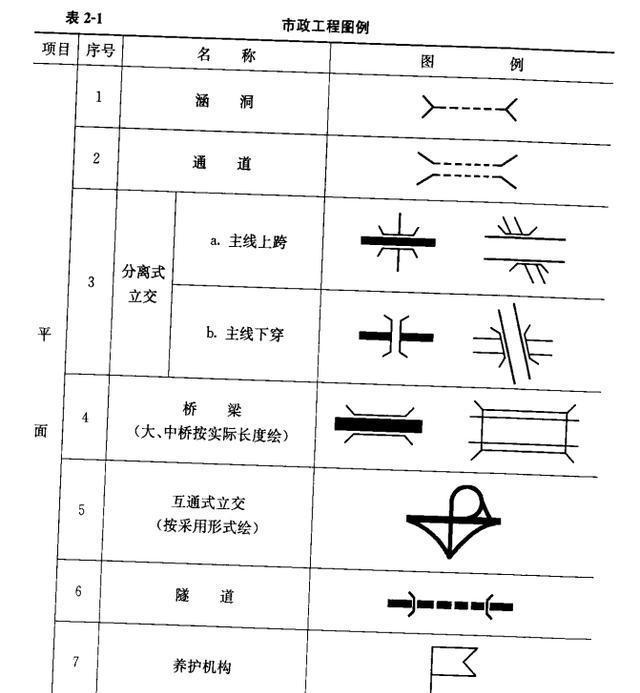

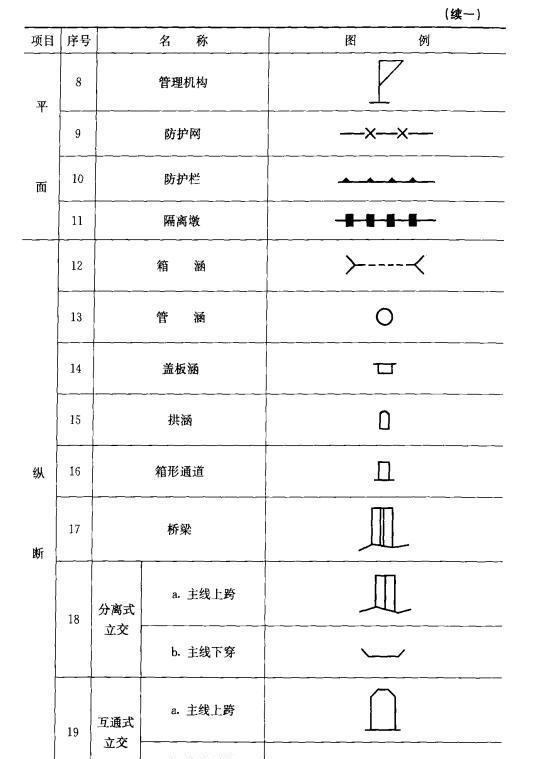

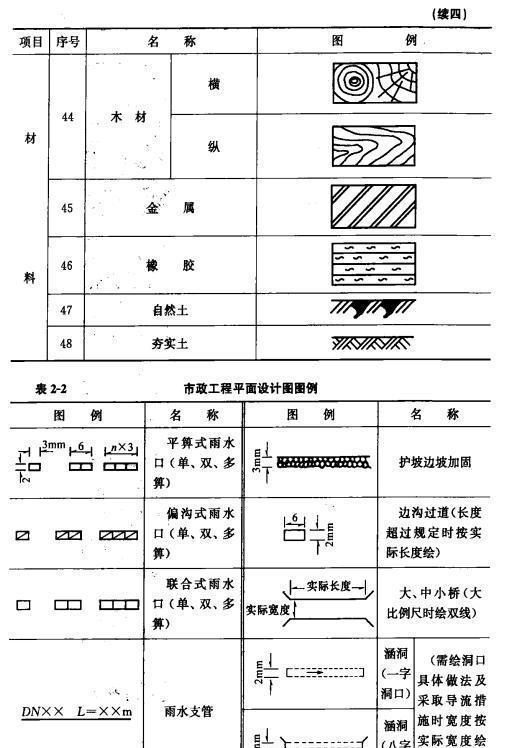

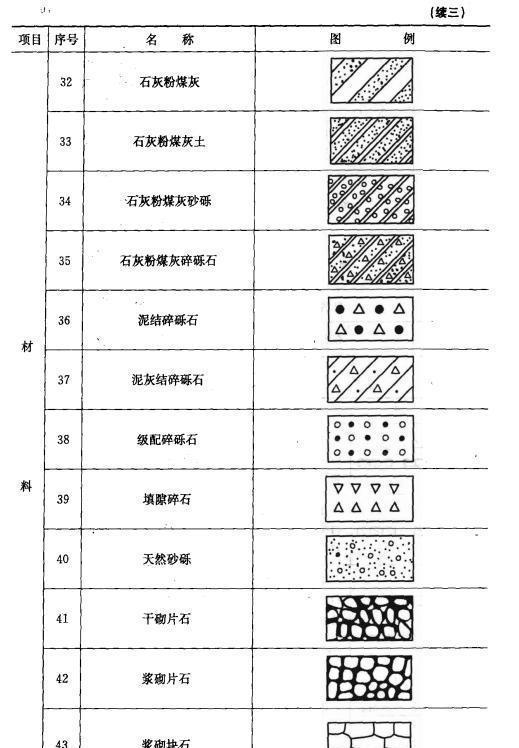

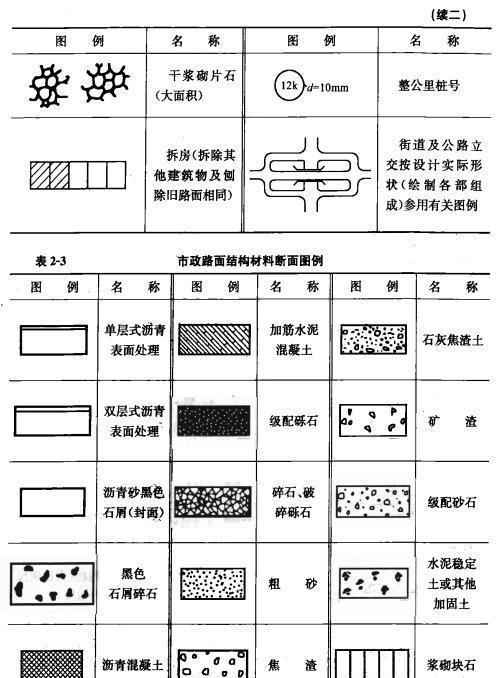

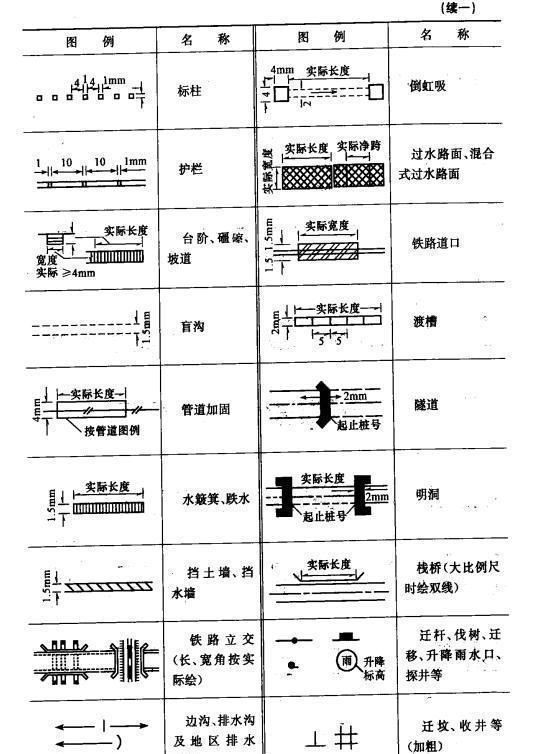

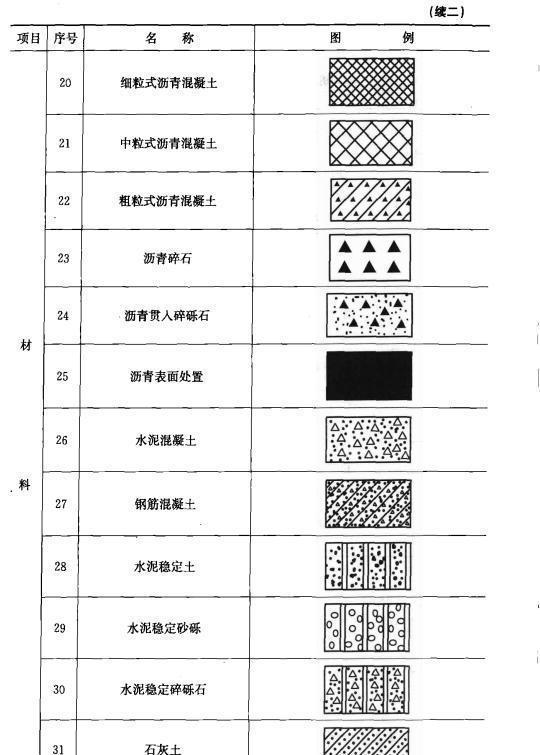

市政工程常用图例见表2-1~表2-3

表2~1-表2~3

表2-1~表2-3

表2-1~表2-3

表2-1~表2-3

表2-1~表2-3

表2-1~2-3

表2-1~2-3

二、市政工程制图一般规定

1、图幅及图框

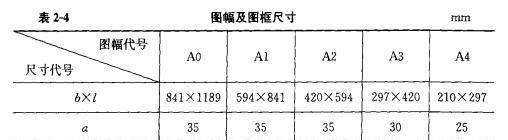

（1）图幅及图框尺寸应符合表2-4的规定

表2-4

（2）需要缩微后存档或复制的图纸，图框四边均应具有位于图幅长边，短边重点的对中标志（图2-1），并应在下图框线的外侧，绘制一段长100cmm标尺，其分隔为10mm。对中标志的线宽宜采用大于或等于0.5mm，标尺线的线宽宜采用0.25mm的实线绘制（图2-2）

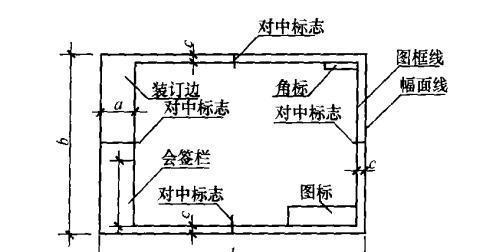

图2-1 幅面格式

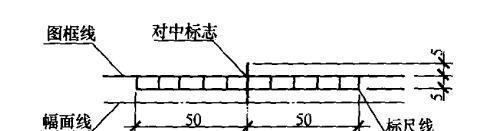

图2-2 对中标志及标尺（单位：mm）

(3)图幅的短边不得加长。长边加长的长度，图幅A0， A2，A4应为150mm的整倍数;图幅A1, A3应为210mm的整倍数。

2.图线及比！

(1)图线。

1）图线的宽度(b)应从2.0,1.4,1.0, 0. 7 , 0.5 , 0.35, 35.0.25， 0. 18, 0. 13(mm)中选取。

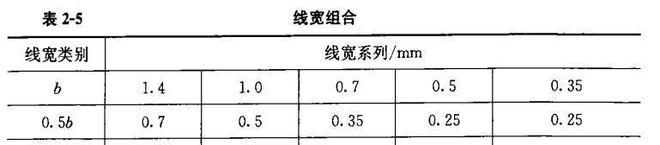

2）每张图上的图线线宽不宜超过3种。基本线宽((b)应根据图样比例和复杂程度确定。线宽组合宜符合表2-5的规定.

表2-5

注：表中括号内的数字为代用的线宽。

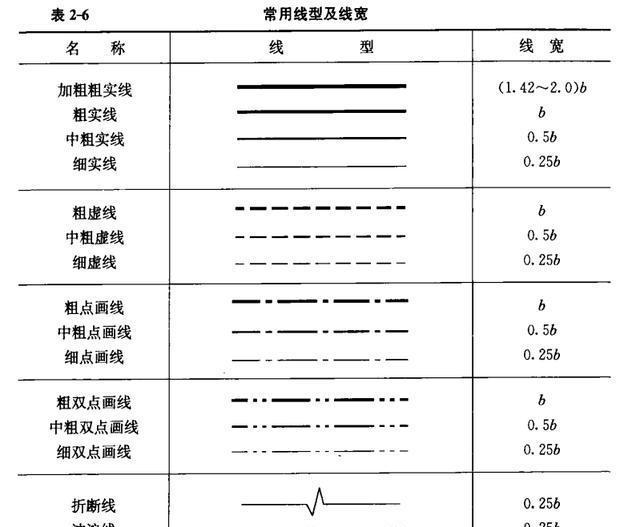

3）图纸中常用线型及线宽应符合表2-6的规定。

表2-6

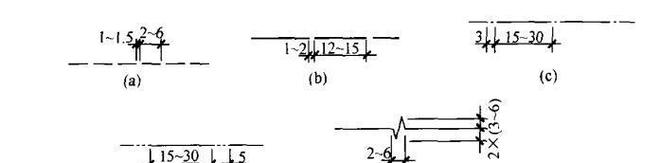

4)虚线、长虚线、点画线、双点画线和折断线应按图2-3绘制。

5)相交图线的绘制应符合下列规定:

①当虚线与虚线或虚线与实线相交时，不应留空隙，见图2-4(a).

图2-3 图线的画法（单位：mm）

（a）虚线；（b）长虚线；（c）点画线；（d）双点画线；（e）折断线

②当实线的延长线为虚线时，应留空隙，见图2-4(b).

③当点画线与点画线或点画线与其他图线相交时，交点应设在线段处，见图2-4 (c)。

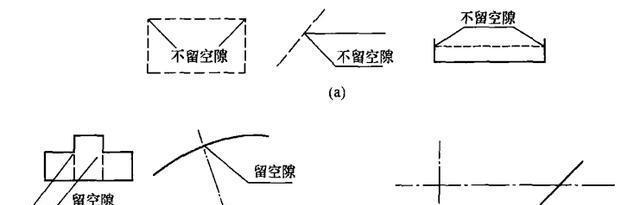

图2-4 图线相交的画法

（a）虚线与虚线或虚线与实线相交；（b）实线的延长线为虚线；（c）点画线或点画线与其他图线相交

6)图线间的净距不得小于0. 7mm,

(2)比例。

1)绘图的比例，应为图形线性尺寸与相应实物实际尺寸之比。比例大小即为比值大小，如1，50大于1:100,

2)绘图比例的选择，应根据图面布置合理、匀称、美观的原则，按图形大小及图面复杂程度确定。

3)比例应采用阿拉伯数字表示，宜标注在视图图名的右侧或下方，字高可为视图图名字高的0.7倍，见图2-5(a),

当同一张图纸中的比例完全相同时，可在图标中注明，也可在图纸中适当位置采用标尺标注。当竖直方向与水平方向的比例不同时，可用V表示竖直方向比例，用H表示水平方向比例，见图2-5(b),

图2-5 比例的标注

（a）比例标注于图名右侧或下方；（b）标尺标注比例

3.尺寸标注

(1)尺寸应标注在视图醒目的位置。计量时，应以标注的尺寸数字为准，不得用量尺直接从图中量取。尺寸应由尺寸界线、尺寸线、尺寸起止符和尺寸数字组成。

(2)尺寸界线与尺寸线均应采用细实线。尺寸起止符宜采用单边箭头表示，箭头在尺寸界线的右边时，应标注在尺寸线之上;反之，应标注在尺寸线之下。箭头大小可按绘图比例取值。尺寸起止符也可采用斜短线表示。把尺寸界线按顺时针转45°，作为斜短线的倾斜方向.在连续表示的小尺寸中，也可在尺寸界线同一水平的位置，用黑圆点表示尺寸起止符。

尺寸数字宜标注在尺寸线上方中部。当标注位置不足时，可采用反向箭头。最外边的尺寸数字，可标注在尺寸界线外侧箭头的上方;中部相邻的尺寸数字，可错开标注。

(3)尺寸界线的一端应靠近所标注的图形轮廓线，另一端宜超出尺寸线1---3mm。图形轮廓线、中心线也可作为尺寸界线。尺寸界线宜与被标注长度垂直;当标注困难时，也可不垂直，但尺寸界线应相互平行。

(4)尺寸线必须与被标注长度平行，不应超出尺寸界线，任何其他图线均不得作为尺寸线。在任何情况下，图线不得穿过尺寸数字。相互平行的尺寸线应从被标注的图形轮廓线由近向远排列，平行尺寸线间的间距可在5-15mm之问。分尺寸线应离轮廓线近，总尺寸线应离轮廓线远(图2-6)。

(5)尺寸数字及文字书写方向应按图2-7标注。

(6)当用大样图表示较小且复杂的图形时，其放大范围应在原图中采用细实线绘制圆形或以较规则的图形圈出，并用引出线标注(图2-8)。

(7)引出线的斜线与水平线应采用细实线，其交角a可按90°,120°,135°,150°绘制.当视图需要文字说明时，可将文字说明标注在引出线的水平线上(图2-8)当斜线在一条以上时，各斜线宜平行或交于一点(图2-9)

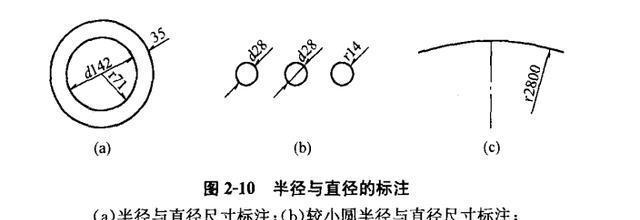

(8)半径与直径可按图2-10(a)标注。当圆的直径较小时，半径与直径可按图2-10(b)标注;当圆的直径较大时，半径尺寸的起点可不从圆心开始，见图2-10(c)0半径和直径的尺寸数字前，应标注“r(R)”或“d(D)"，见图2-10(b).

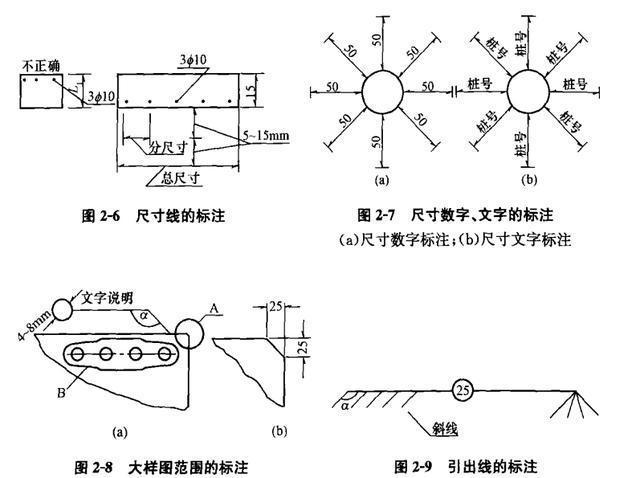

图2-6——图2-9

图2-10

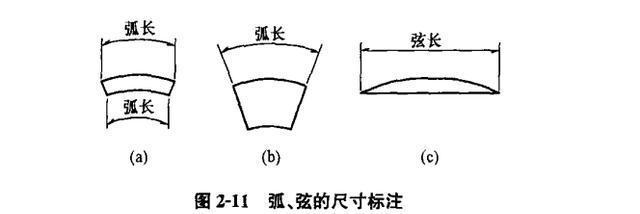

(9)圆弧尺寸宜按图2-11(a)标注。当弧长分为数段标注时，尺寸界线也可沿径向引出，见图2-11(b)。弦长的尺寸界线应垂直圆弧的弦，见图2-11(c),

(10)角度尺寸线应以圆弧表示.角的两边为尺寸界线。角度数值宜写在尺寸线上方中部.当角度太小时，可将尺寸线标注在角的两条边的外侧。角度数字宜按图2-12标注。

(11)尺寸的简化画法应符合下列规定:

1)连续排列的等长尺寸可采用“间距数乘间距尺寸”的形式标注(图2-13),

图2-11

2)两个相似图形可仅绘制一个。未示出图形的尺寸数字可用括号表示。如有数个相似图形，当尺寸数值各不相同时，可用字母表示，其尺寸数值应在图中适当位置列表示出。

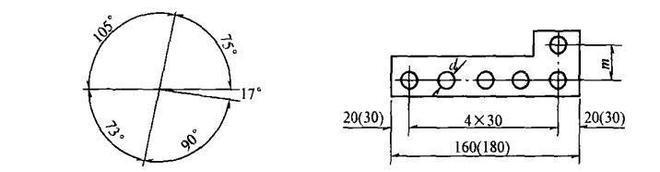

图2-12——图2-13

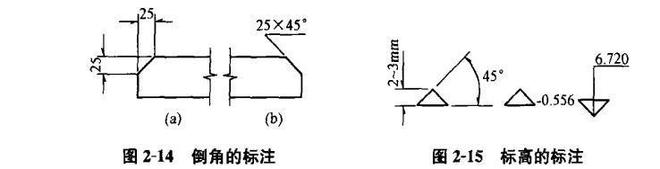

(12)倒角尺寸可按图2-14 (a)标注，当倒角为45“时，也可按图2-14(b)标注。

(13)标高符号应采用细实线绘制的等腰三角形表示.高为2--3mm，底角为45°。顶角应指至被注的高度，顶角向上、向下均可。标高数字宜标注在三角形的右边。负标高应冠以“一”号，正标高(包括零标高)数字前不应冠以“+”号。当图形复杂时，也可采用引出线形式标注(图2-15) ,

图2-14——图2-15

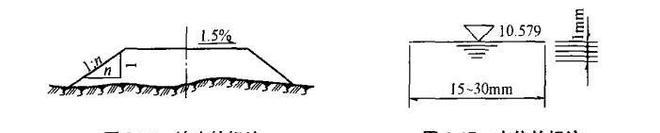

(14)当坡度值较小时，坡度的标注宜用百分率表示，并应标注坡度符号。坡度符号应由细实线、单边箭头以及在其上标注百分数组成。坡度符号的箭头应指向下坡。当坡度值较大时，坡度的标注宜用比例的形式表示，例如I：n(图2-16)。

(15)水位符号应由数条上长下短的细实线及标高符号组成。细实线间的间距宜为1mm(图2-17)。

图2-16——图2-17
